圆柱电芯的膨胀力主要源于电池内部的化学反应和充放电过程中的物理变化。在充电过程中，正极上的活性物质释放电子并嵌入负极，导致正极体积减小，负极体积增大。

同时，电解液在充电过程中发生相变及产气副反应，也会造成一定的体积变化。这些因素共同作用，使得圆柱电芯在充放电过程中也会产生膨胀力。

随着充放电次数的增加，这种膨胀力逐渐累积，导致电芯的尺寸发生变化。这种尺寸变化不仅会影响电池的外观和使用寿命，还可能对电池的安全性产生影响。

因此，准确表征圆柱电芯的膨胀力对于优化电池设计、提高电池性能和安全性具有重要意义。

表征圆柱电芯膨胀行为的方法电池的膨胀行为分为尺寸上的膨胀量和力学上的膨胀力测量。目前，对于软包电池、方壳电池膨胀行为的测量表征，已有较多研究和相应的测试手段及设备，在此不再赘述。但对于圆柱型电池的膨胀行为研究相对较少，也没有较好的商业化膨胀力评估手段。

目前在文献资料中，常见的圆柱电芯膨胀行为的表征手段主要有以下几种：

1、估算法

如图1和图2所示，有研究表明圆柱型电池的膨胀变化与电池的SOC和SOH状态具有一定的相关性。但该方法建立在圆柱型电池的膨胀在整个圆周上是均匀的。

图 1 单次充放电过程中，圆柱型电池的可逆膨胀变化

图 2 电池老化过程中，圆柱型电池的SOH变化与不可逆膨胀之间的关系直接测量法通过在圆柱电芯外部施加压力，通过贴附应变片测量应变，该方式计算复杂，无法直观体现膨胀力。

2、影像分析法

影像分析法是一种无损检测方法，如利用CT断层扫描、中子成像、X射线、超声波等影像技术观察电芯内部的形变情况，通过分析影像的变化来测算电芯尺寸变化。

这种方法适用于多种类型的圆柱电芯，且对电芯无损伤。然而，影像分析法需要使用昂贵的专业设备，且测量精度易受到设备性能和操作人员经验的影响。

3、薄膜压力法

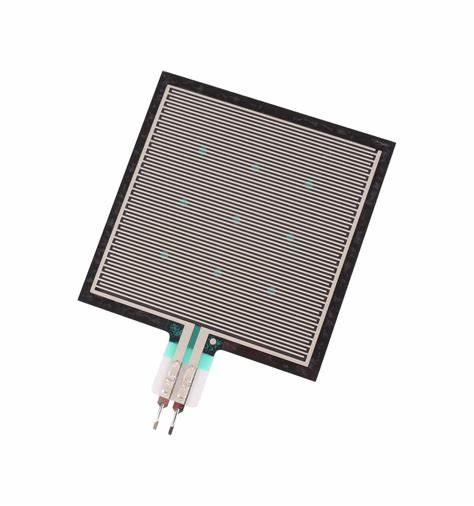

一般需解剖圆柱电池，在电芯内部嵌入薄膜压力传感器或压敏纸的方式，从而获得圆柱电芯在不同方位上的膨胀力分布情况。

但薄膜压力传感器精度一般较低，成本高；而压敏纸分析，具有滞后性。该测试均为破坏性测试。

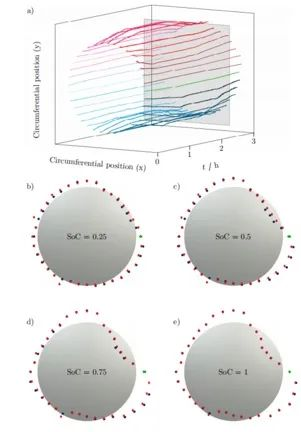

表征圆柱电芯膨胀行为存在的问题有研究表明，圆柱型电池电池实际的膨胀是明显偏离预期的均匀膨胀，在周长上会形成膨胀和收缩的区域，这取决于圆柱型电池的卷芯卷绕方向。

因此，使用体积变化来研究老化或预测SOC需要特别谨慎，因为膨胀会因测量位置而显著不同，测量结果可能因测量方法而有偏差。

电弛膨胀测试解决方案电弛自主研发的电池膨胀测试系统，高度集成了温控、充放电、伺服控制、高精度传感器等模块，并提供企业级系统组网功能。

该系统可对多种电池种类和电池形态的电池进行膨胀行为测试，包括碱金属离子电池(Li/Na/K)、多价离子电池(Zn/Ca/Mg/Al)、其他二次金属离子电池(金属-空气、金属-硫)、固态电池，以及单层极片、模型扣式电池(全电池、半电池、对称电池、扣电三电极)、软包电池、方壳电池、圆柱电池、电芯模组。

同时，可为不同形态电池提供定制化夹具，开展手动加压、自动加压、恒压力、脉冲恒压、恒间距、压缩模量等不同测试模式的研究。

本产品还可方便扩展与电池产气测试、内压测试、成分分析的定制集成。为锂电池材料研发、工艺优化、充放电策略的分析研究提供了良好的技术支持。

参考文献Jessica Hemmerling, 2021. Non-Uniform Circumferential Expansion of Cylindrical Li-Ion Cells—The Potato Effect. Batteries, 7, 61.
